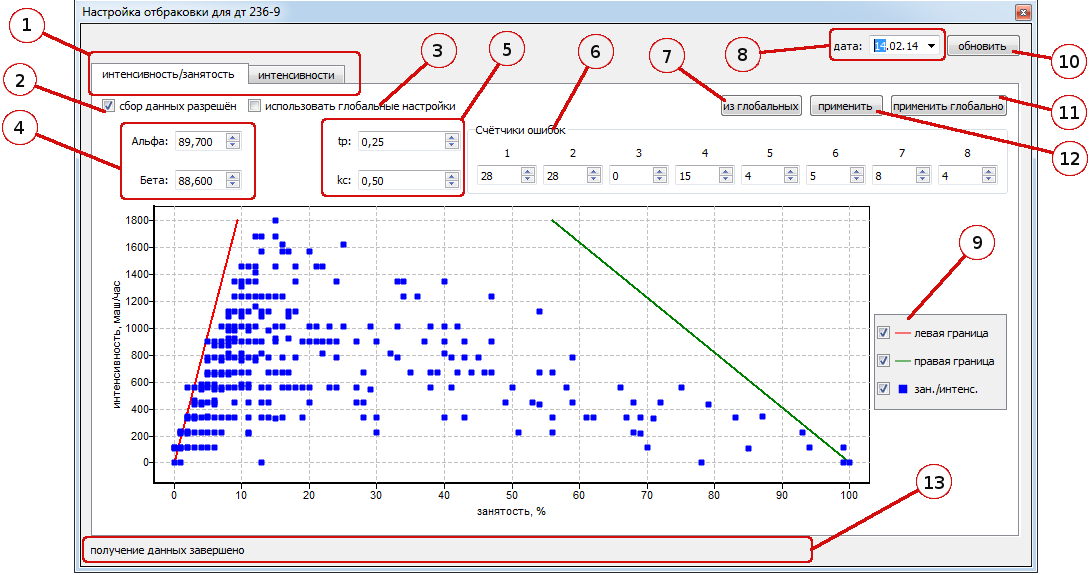

Для отображения графика настройки отбраковки необходимо вызвать контекстное меню детектора Настройка отбраковки. Вид окна приведён на рисунке:
Описание элементов:
Вкладки для изменения режима настройки отбраковки: по параметрам "интенсивность/занятость" и "интенсивность".
Флаг разрешает или запрещает сбор данных по выбранному детектору.
Установленный флаг означает, что для отбраковки данных по этому ДТ будут использоваться глобальные настройки, иначе - индивидуальные настройки для этого ДТ.
Углы наклона для левой и правой границы отбраковки.
Параметры отбраковки по критерию типа 4.
Счётчики ошибок по каждому критерию сбоя. При обработке данных с ДТ службой сбора критерий ошибки только тогда считается сработавшим, когда он был зафиксирован столько раз подряд, сколько задано в соответствующем счётчике. Если значение счётчика =0, то данный сбой не оценивается.
При индивидуальной настройке параметров позволяет занести в окно данные глобальных параметров для последующего редактирования.
Дата, для которой отображаются данные с ДТ.
Легенда. Позволяет включать и выключать отображение рядов данных.
Перечитать данные и перестроить графики. При этом все не сохранённые изменения будут потеряны.
Применить изменённые настройки глобально - для всех ДТ которые не были настроены индивидуально.
Применить индивидуальные настройки для ДТ.
Статусная строка - отображает текущее состояние операций с базой данных.
Настройка параметров отбраковки по интенсивности производится при выборе соответствующей вкладки из области 1.

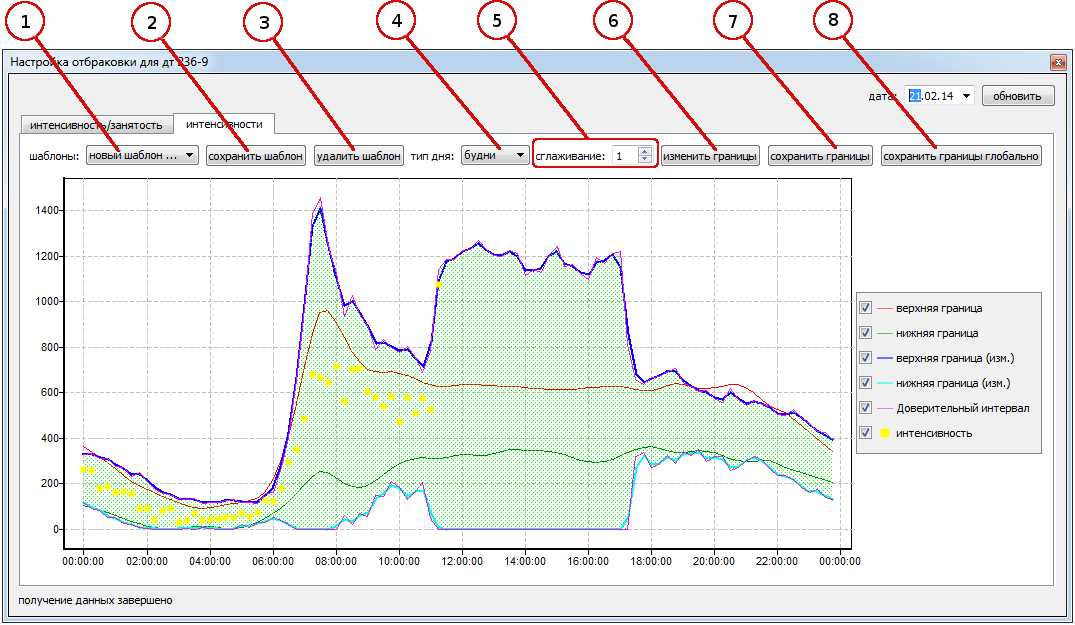

На диаграмме отображаются следующие графики:
верхняя и нижняя границы определяют соответствующие пределы по интенсивности, при которых считается, что данные не имеют сбоев типа 5 и 8
верхняя граница (изм.) и нижняя граница (изм.) определяют изменённые значения интенсивностей, которые после применения будут являться пределами для отбраковки
доверительный интервал аналогично с окном статистики ДТ
интенсивность отображает график интенсивности для ДТ за выбранный день
Описание элементов:
Выбор существующего или создание нового шаблона интенсивностей.
Сохранить изменённые значения интенсивностей в выбранный шаблон.
Удалить выбранный шаблон.
Тип дня недели, для которого редактируются границы интенсивностей.
Степень сглаживания изменённых границ.
Сохранить границы только для выбранного ДТ.
Сохранить границы глобально - для всех ДТ, для которых не заданы индивидуальные настройки.
